ETS 10K: Spark Test 10KV
ETS 10K: Spark Test 10KV.

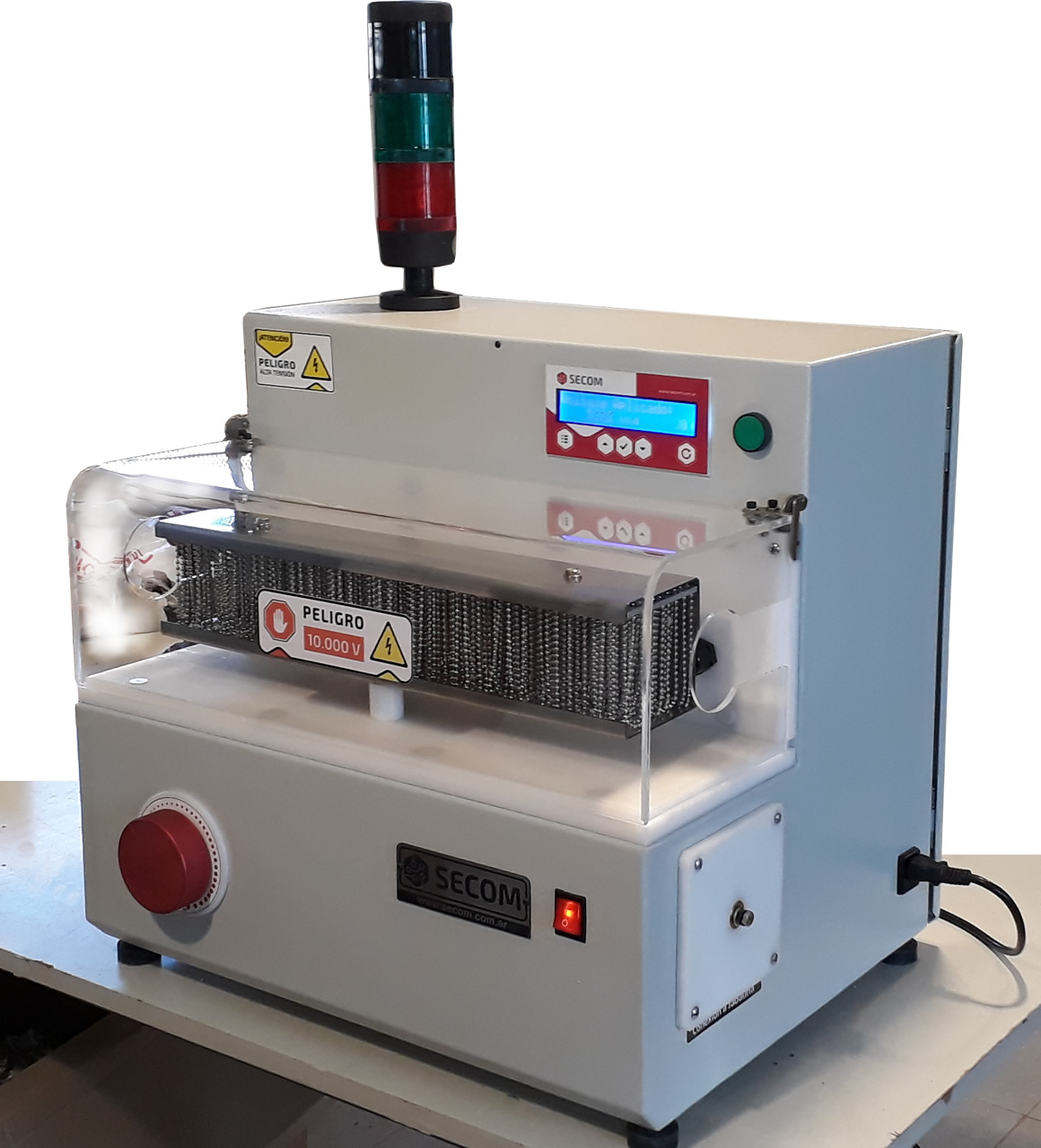

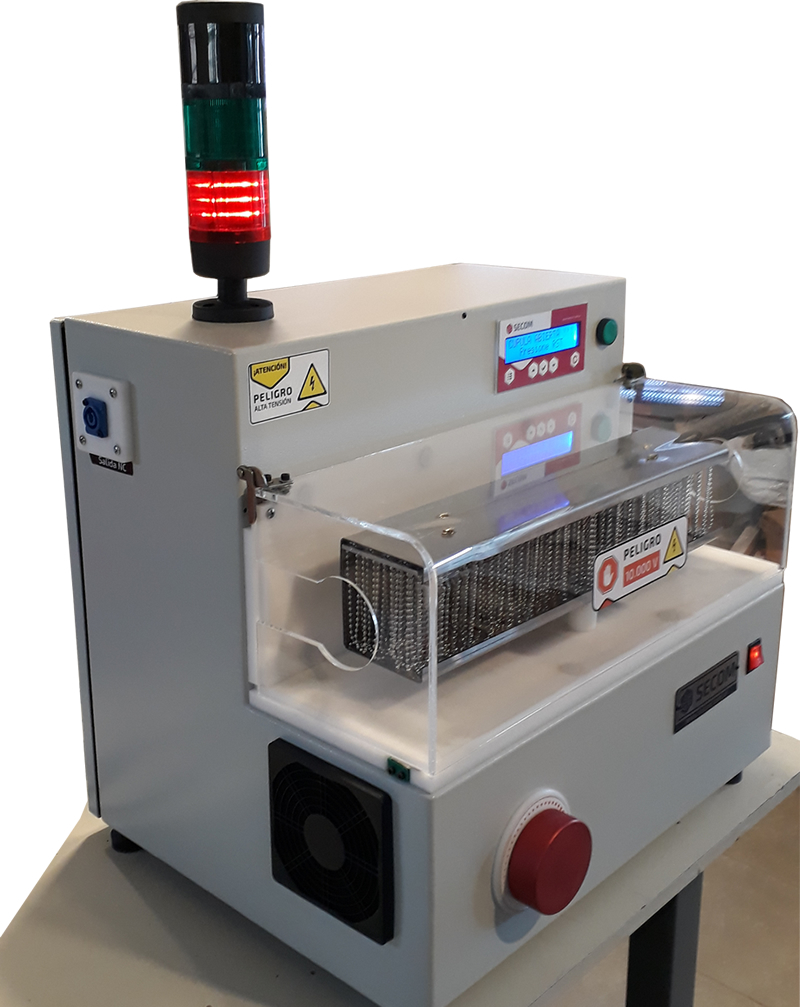

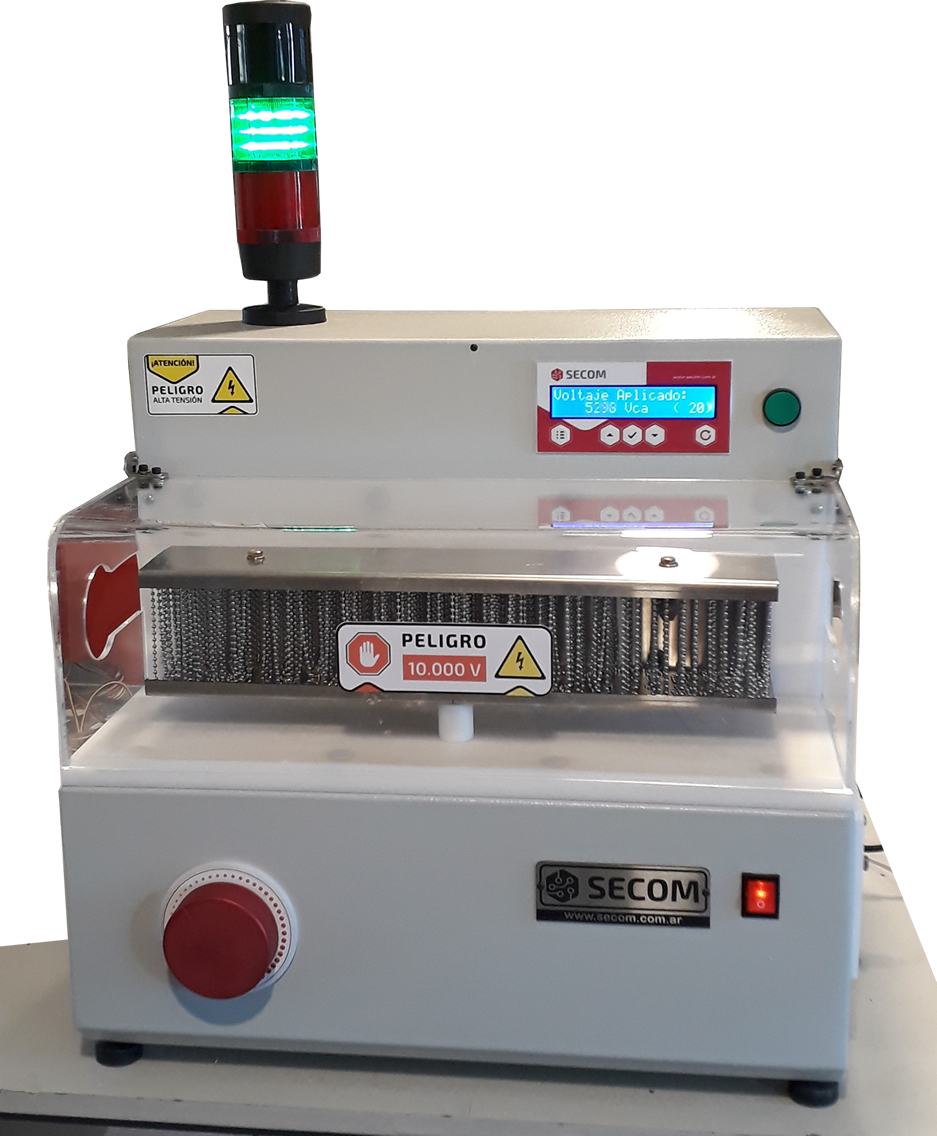

El equipo Spark Test (Spark Tester) se encuentra diseñado para realizar el ensayo de tensión en seco entre electrodos (spark test), para verificar la aislación de conductores eléctricos durante el proceso de fabricación, o en fases posteriores de producción, del 100% de la producción.
Características Principales
- done Tensión de ensayo: 0 - 10 KVca.
- done Longitud del electrodo: 450mm.
- done Cadenas de esferas.
- done Velocidad máxima 150 m/min.
Es un equipo controlado por microcontrolador.
Este ensayo es aplicable a:
- done cables unipolares (sin envoltura).
- done conductores aislados componentes de un cable (venas).
- done y a reuniones de conductores aislados (venas) de cables antes de ser aplicada la envoltura.
Normas que aplica:
- IRAM-NM 244 – Conductores y cables aislados. Ensayo de tensión en seco entre electrodos.
- IEC 62230 – Electric cables - Spark-test method.
FICHA TÉCNICA
Alimentación
220Vca, 50 Hz, 6 A, monofásica
Gabinete
Gabinete para mesa.
Tensión de ensayo
Variable entre 0 y 10000 Vca.
Electrodo
done de cadenas de esferas.
done de 450mm de largo (hasta 150m/min).
done de 450mm de largo (hasta 150m/min).
Indicadores
done Display LCD de 2 líneas.
done Luminosos de FUNCIONAMIENTO y FALLA.
done Sonoro.
done Contador de fallas.
done Luminosos de FUNCIONAMIENTO y FALLA.
done Sonoro.
done Contador de fallas.
Control
Control de funcionamiento microprocesado.
Características
Cúpula de acrílico, para visualizar el cable.
Interruptor de protección para apagar el equipo al levantar la cúpula.
Salida NC (normal cerrado) para conectar la máquina de pasaje de cable.
Interruptor de protección para apagar el equipo al levantar la cúpula.
Salida NC (normal cerrado) para conectar la máquina de pasaje de cable.
Dimensiones
550mm x 450mm x 780mm (altura con baliza).
Peso del Equipo: 55 Kg.
Peso del Equipo: 55 Kg.
Garantía
12 meses.
Gran robustez en el diseño.
Gran robustez en el diseño.
Normas
IRAM NM 244.
IEC 62230.
IEC 62230.
